一、概述
局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后,提出了局部放电法、电化学法和光学法等检测方法。
传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差,影响了其应用。随着计算机技术、电子技术和传感器技术的进步,为超高频检测技术创造了条件,使其具有检测频率高、抗干扰性强和灵敏度高,得到高度重视。

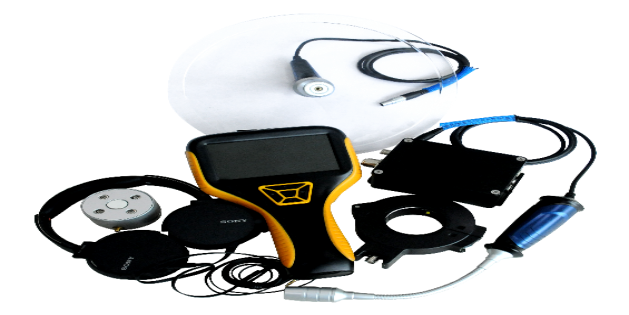

全功能局部放电检测仪是一种便携式手持仪器,基于地电波、超声波、高频电流、特高频检测方法,测试设备的局部放电情况。检测仪适用于开关柜、环网柜、GIS、电缆、变压器、架空线路等设备。
检测仪内置地电波传感器与非接触式超声传感器,外置接触式超声波传感器AE-1、接触式超声波传感器AE-2、延长式超声波传感器AA-1、聚波型超声波传感器AA-2、高频电流传感器HFCT-1以及特高频传感器UHF-1等。其中TEV内置传感器主要用于采集电力设备在放电过程中产生的暂态对地电压信号。AA超声波传感器主要用于采集电力设备在放电过程中产生的声波信号。
二、功能特点
- 外形精美大气,科技感十足。
- 一套设备具有地电波、超声波、高频电流、特高频检测方法,可配最多8种传感器,可以适用于开关柜、环网柜、GIS、电缆、变压器、架空线路等设备的局部放电检测。
- 仪器内置软件,拥有多种检测模式:幅值检测模式、相位图谱模式、直方图模式、时域图谱模式、飞行检测模式、特征指数检测模式等,满足各种国内外标准及用户的需要。
- 仪器内置独有的综合算法,可以直接判断并显示干扰和放电。此项功能对初学者和现场测试人员尤为有利。
- 仪器内置软件,提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/PRPD图谱等检测谱图,可以有效判定局放幅值大小、放电类型和放电严重程度;
- 仪器采用高亮度真彩液晶屏,阳光下也可正常工作。
- 使用地电波传感器检测开关柜、环网柜等设备的放电情况。
- 使用非接触式超声波传感器检测开关柜、环网柜、架空线路等设备的放电情况。
- 使用接触式超声波传感器检测GIS、变压器等设备的放电情况。
- 使用高频电流传感器检测电缆等设备的放电情况。
- 使用特高频传感器检测GIS、变压器等设备的放电情况。
- 可根据现场条件自由选取电源同步和光同步两种信号同步方式,使仪器所需相位与现场工频相位保持一致
- 配备上位机数据管理、分析软件,可对检测数据进行统一分析及管理,自动判别局部放电类型;
- 检测效率高、使用方便、体积小、重量轻。
- 仪器具有中英文版本软件
- 仪器标配大容量锂电池,可连续工作8小时以上。
- 仪器标配高保真无躁耳机(SONY),清晰监听放电声信号。
三、技术参数
监测设备种类 | 开关柜、环网柜、GIS、电缆、变压器、架空线路 |
传感器类型 | TEV传感器、AA超声波传感器、AE超声波传感器、HFCT高频电流传感器、UHF特高频传感器 |
地电波检测参数 | 频率范围:1~100MHz,测量范围:0~65dBmV,误差:±1dB,分辨率:1dB,线性度误差:≤10% |
非接触式超声波参数 | 谐振频率:40kHz,测量范围:-10~75dBμV,误差:±1dB,分辨率:1dB,外差频率:38.4kHz,灵敏度:-68dB,线性度误差:≤10% |
接触式超声波参数 | 频率范围:20~300kHz,线性度误差:≤±10%,峰值灵敏度:≥80dB(V/(m/s)),检测范围:-10~75dBμV |
高频电流参数 | 频率范围:0.5~30MHz,测量范围:0~65dBmV |
特高频参数 | 频率范围:300~1500MHz,测量范围:-80~-20dBm |
地电波检测功能 |
1、幅值检测模式:可连续触发或单次触发采集,测试局部放电信号dB值、脉冲数及严重程度,用黄、绿、红三色来指示放电的严重程度,可设置脉冲计数时间以及脉冲计数阈值,内置算法判断干扰和放电。 2、直方图模式:显示脉冲数与dB值之间的关系,可连续触发或单次触发采集,用黄、绿、红三色来指示放电的严重程度。 3、时域图谱模式:显示地电波信号的原始波形,可设置触发阈值及进行mV与dB转换。 4、相位图谱模式:显示地电波信号的PRPD、PRPS图谱,通过修改阈值设置可消除干扰。 |
非接触式超声波检测功能 |
1、幅值检测模式:可连续触发或单次触发采集,测试局部放电信号dB值、脉冲数及严重程度,用黄、绿、红三色来指示放电的严重程度。可设置声音保存时间、声音音量及是否进行声音保存,可进行mV与dB转换。置算法判断干扰和放电。 2、时域图谱模式:显示超声信号的原始波形,可进行mV与dB转换,可设置触发阈值、采样周期。 3、相位图谱模式:显示超声信号的PRPD、PRPS图谱,通过修改阈值设置可消除干扰。 4、飞行检测模式:显示相邻放电脉冲时间间隔与幅值之间的关系,可设置阈值。 5、特征指数检测模式:显示相邻放电脉冲时间间隔与放电频次之间的关系,可设置阈值。 |
接触式超声波检测功能 |
1、幅值检测模式:显示超声信号有效值、最大值、频率成分信息,可连续触发或单次触发采集。 2、时域图谱模式:显示超声信号的原始波形,可进行mV与dB转换,可设置触发阈值、采样周期。 3、相位图谱模式:显示超声信号的PRPD、PRPS图谱,通过修改阈值设置可消除干扰。 4、飞行检测模式:显示相邻放电脉冲时间间隔与幅值之间的关系,可设置阈值。 5、特征指数检测模式:显示相邻放电脉冲时间间隔与放电频次之间的关系,可设置阈值。 |
高频电流检测功能 |
1、幅值检测模式:可连续触发或单次触发采集,测试局部放电信号dB值,用黄、绿、红三色来指示放电的严重程度。 2、时域图谱模式:显示高频电流信号的原始波形,可设置触发阈值。 3、相位图谱模式:显示高频电流信号的PRPD、PRPS图谱,通过修改阈值设置可消除干扰。 |
特高频检测功能 |
1、幅值检测模式:可连续触发或单次触发采集,测试局部放电信号可进行mV与dBm转换,用黄、绿、红三色来指示放电的严重程度。 2、时域图谱模式:显示特高频信号的原始波形,可设置触发阈值,可进行mV与dBm转换。 3、相位图谱模式:显示特高频信号的PRPD、PRPS图谱,通过修改阈值设置可消除干扰。 |
数据管理功能 |
主要功能:天气环境记录、背景噪声记录、测试值记录、任务删除、数据自动保存、数据自动上传、报表自动生成。 注:此功能需要配合上位机软件使用。 |
系统设置功能 |
1、电网频率:可设置测试电网的频率。 2、设备型号:显示设备信息。 3、时间设置:设置系统时间。 4、显示声音设置:设置屏幕亮度,按键音,以及按键背光。 5、语言设置:可切换中文和英文。 6、自动关机设置:设置自动关机的等待时间。 7、恢复出厂设置:设置系统恢复出厂值。 |
典型图谱功能 | 具有显示典型放电图谱功能 |
信号同步 | 内同步及市电电源同步 |
声音监测 | 可对非接触式超声波信号进行监听,配置耳机 |
电池 | 8000mAh,聚合物锂电池 |
连续工作时间 | ≥8小时 |
产品尺寸 | 267mm(长)×150mm(宽)×80 mm(高) |
主机重量 | ≤0.8kg |
