（一）概述：
3～35kV金属封闭高压开关柜广泛用于各个变电站，其内部装有电缆接头或套管、避雷器、电流互感器、开关等多种一次配电设备。这些设备在长期运行中存在电的、热的、化学的及异常状况下形成的绝缘劣化，导致电气绝缘强度降低，严重时发生故障。

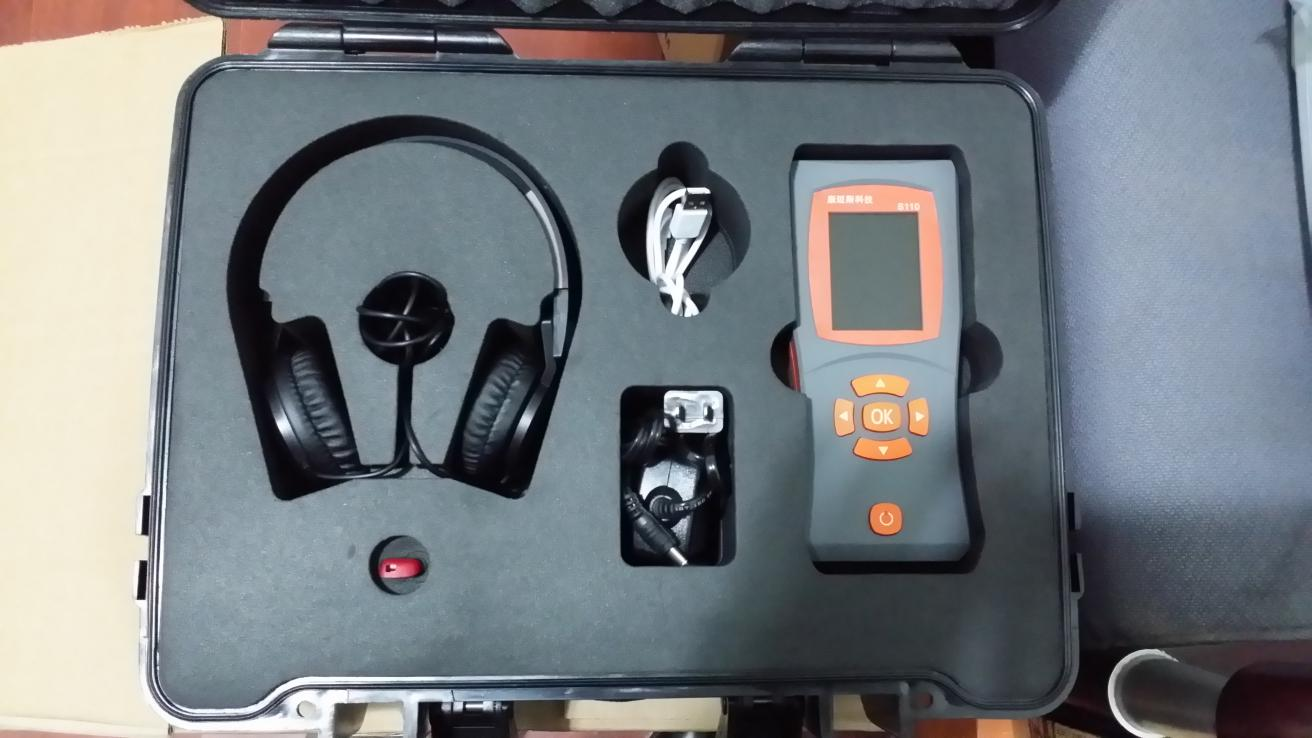

RJF-1KB高压开关柜、环网柜局部放电检测仪可对开关柜、环网柜的绝缘状态进行检测。暂态对地电压（TEV）传感器可检测TEV信号的频度及强度。装置内置的超声波传感器可检测超声波脉冲的强度，还可利用耳机听取局部放电声音信号。
由于仪器同时可检测TEV信号以及超声波信号，因此可在现场检测时根据实际情况灵活选用检测方式。例如，当现场的电磁噪声干扰很严重时，可采用超声波传感器进行检测；而现场超声波干扰较强时，则可采用TEV传感器进行检测。
TEV检测：测量1个工频周期内的TEV放电信号，提取其中的放电脉冲，用脉冲序列中的最大值（dB）来表征局部放电的强度，用脉冲数量来表征局部放电的频度。
超声波检测：仪器测量1个工频周期内的超声波放电信号，用脉冲序列中的最大值（dB）来表征局部放电的强度。同时还可采用耳机听取局部放电信号，根据局部放电信号特有的声音特征判断开关柜内部是否存在局部放电。
（二）功能特点：
1.采集板卡：自主研发的高速采样板卡, 采样速率 250 MS/s；
2.FPGA控制：使用FPGA启动采样、停止采样、数据同步与高速数据存取；
3.电池供电：采用可充电锂电池供电，可保证系统持续工作6小时以上；
4.LCD显示：界面显示使用真彩色LCD；
5.超声传感器：内置超声波传感器，可通过耳机听取局部放电超声波信号；
6.TEV传感器：内置TEV传感器；
7.局放显示：在主界面显示局部放电的幅值；
8.脉冲个数：提取、统计并显示每个工频周期的脉冲个数；
9.超限报警：使用红、黄、绿三色指示提示局部放电的严重程度；
10.电量指示：电池电量实时指示；
11.软件系统：采用嵌入式系统；
12.仪器内置4G存储卡，可以海量保存数据。
13. 仪器带有USB接口，可以将保存的数据导出至后台电脑。
14.国内体积最小，重量轻、易于便携、适合巡检。
（三）技术参数：

参数名称		技术参数	参数名称		技术参数
采样时间段		2s	机械特性	外壳材料	塑料，封闭式
				外观尺寸	190×80×36 mm
TEV 传感器	动态范围	0-60dBmV		重量	<0.8kg
	频率范围	3-100MHz	电磁兼容	静电放电抗扰度	GB/T17626.2-2006 4级
超声波传感器	动态范围	-6-70dBμV		阻尼振荡波抗干扰度	GB/T17626.10-1998 3级
	频率范围	38-41kHz
工作 电源	DC	8.4V 锂电池		工频磁场抗扰度	GB/T17626.8-2006 3级
	设备功耗	< 10W		脉冲磁场抗扰度	GB/T17626.9-1998 3级
	绝缘强度	2000VAC RMS，50Hz 持续1min	安全性能		符合 GB/T 19862-2005 开关柜监测设备通用要求
工作 环境	工作温度	-20℃～+60℃
	存储温度	-40℃～+85℃	MTBF平均故障间隔时间		500,000 小时
	相对湿度	5%～95%@35℃，无凝露	显示面板		液晶显示
