一、产品概述
     该高压电缆局部放电检测仪是我公司技术人员根据多年电缆局部放电检测经验，设计生产，适用于高压电缆的局部放电在线检测及定位。

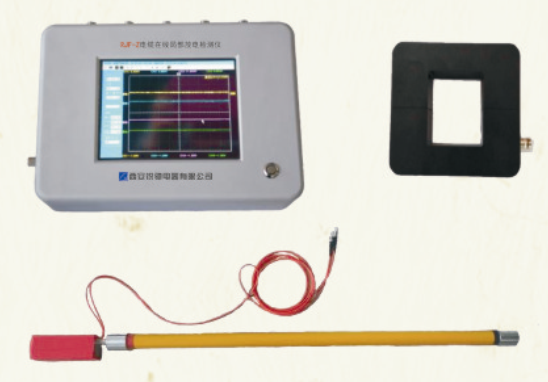

   整套仪器主要由检测主机、传感器以及通讯线缆等组成，针对不同的现场环境我公司设计有多种型号的传感器（声电传感器、高频电流互感器），能够灵敏的检测到电缆内部，由于局放会产生超声波、电磁波等信号,声电传感器能够实现在与被测电缆不接触的状态下检测电缆内部的局放信号，通过检测主机、检测软件对放电信号进行分析处理，识别放电信号的强弱，同时能够判断放电的大致位置,分析判断被测点的绝缘状况，提前预防电缆、端子箱等设备发生爆炸、着火等事故的发生。
二、仪器主要功能特点
1.便携式设计、坚固耐用，使用方便
     检测主机为便携式设计，防尘、防震、防干扰，外壳选用合金材料，使用数控机床加工而成，壳体坚固可靠且重量轻，采用触摸屏设计，只需点击屏幕就可以完成相关操作，便于在不方便连接外置鼠标的现场环境中使用.选用6.5寸高亮度液晶显示器，可在阳光下清晰显示图文数据。
2.多种检测方法，抗干扰能力强
    系统能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场检测、超声波检测、高频磁场检测等多方法。
3.操作简单，实现在线、非接触式测量
    系统操作简单方便，检测时传感器与测试品无任何接线，被试设备无需停电，可通过非接触方式检测电缆局放信号。
4.人性化软件设计，使用简单方便
    装置显示界面人机友好，可在不同的环境下清晰显示画面，便于现场测试人员快速读取;本装置软件采用传统Windows软件界面，软件界面为全中文显示，波形显示界面、趋势图显示界面、参数设置界面等功能模块采用人性化设计，操作简单实用方便。
5.检测软件设置简单，容易上手
     本软件采用集成化、模块化、智能化设计，将复杂的现场检测参数配置集成到软件内部，使用者只需对软件进行简单的参数设置就可以开始现场检测。
     软件将这些参数设置集中在一个界面，可通过主界面的设置按钮直接访问，各功能说明清晰明了，通过鼠标点击就可以轻松更改相应设置,操作简单使用方便。
6.软件检测功能强大
     系统可以提供局放信号的相位信息，幅值信息，及放电脉冲间的间隔时间，有助于判断放电类型及严重程度。能够控制硬件的触发，且正、负极性放电脉冲的触发阈值可独立设定。能够保存局部放电信号的PRPD相位谱图文件，能够保存局部放电信号的波形文件，保存测试时的相应硬件参数配置。能够对每一个所保存的信号点的波形进行分析，测试图形可进行复制以及任意叠加比较，相减比较等。
  7.装置内置大容量锂电池，可长时间续航
   本装置采用大容量锂电池供电，可以方便的对大范围内的高压电缆进行检测，电池的持续工作时间可达2~4小时；如需长时间连续使用只需提供一个配套的外部电源即可。
三、主机性能指标
通道数： 4个独立测量通道           1个外部触发输入通道
采样率：200MSa/s
采样精度：12bit
显示屏尺寸：6.5寸
操作方式：鼠标、键盘、触摸屏
主机接口：2个USB口
            1个网口
            1个VGA接口
（四）传感器参数
                    灵敏度       测量频带  中心频率  量程范围
高频电流互感器       10pC     50kHz-30MHz      --      10pC-100nC
高频天线            10pC      50kHz~lMHz       --      10pC-100nC
超声波传感器       -60dB         --          40kHz     -60dB-0 dB
