RJF系列局部放电综合测试系统(局放测试仪)

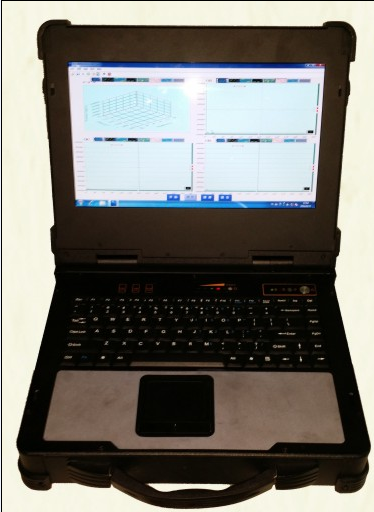

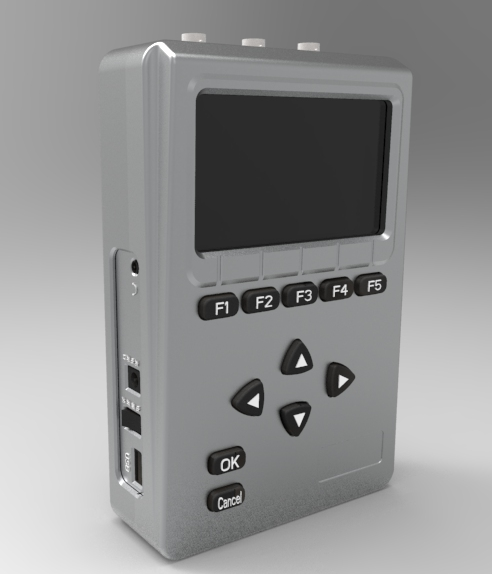

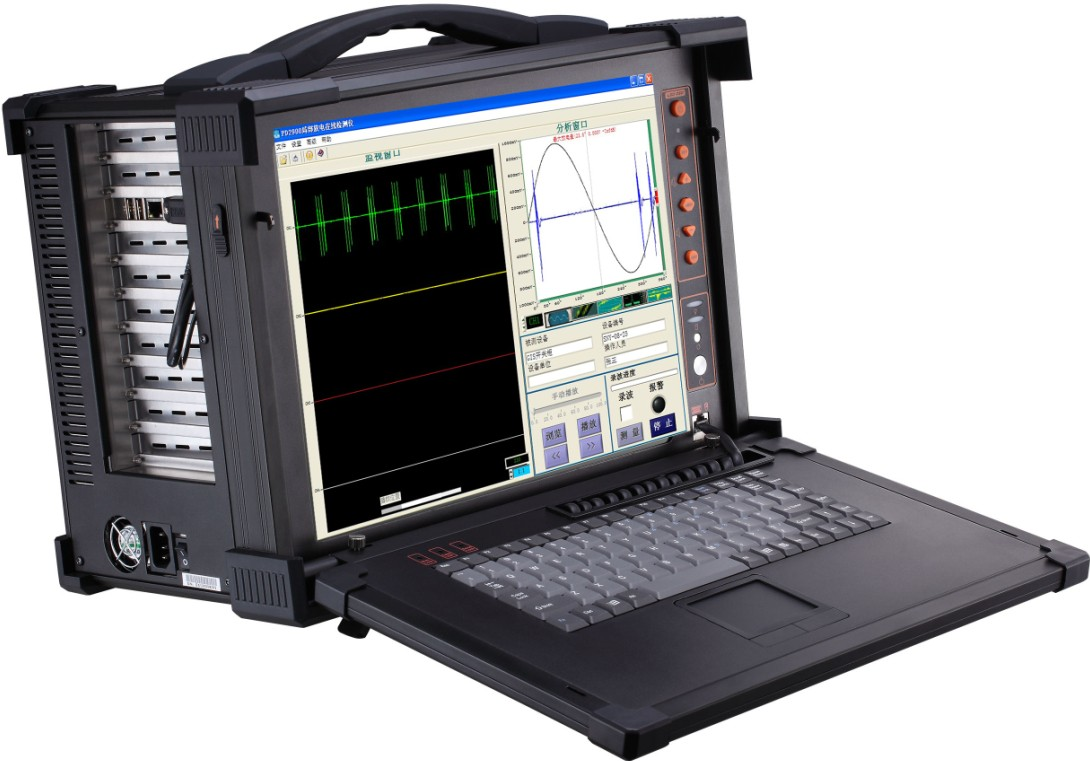

RJF-3手持式局部放电巡检仪			RJF-4局部放电综合测试系统				RJF-5局部放电综合测试系统
概述
RJF系列局部放电综合测试系统具备独立4通道局放信号输入高清晰大屏幕、轻松防震、可靠性高、抗高电压冲击能力强等优势。并具备方波校准输出。主要用于局部放电的故障诊断和综合分析，可同步检测4路局部放电信号，从不同的传感器中获得电、声信号可在三维空间内实时自动确定局部放电的量值、位置、形态、放电次数、放电位移等各种参数，并对局部放电信号分析和统计分析。配合超声波或超高频传感器能够满足不同高压电器设备的局放检测和定位。
功能特点
自主研发的高速采样板卡		军品级工控笔记本电脑，88键键盘、触摸板				军品级工控电脑，88键键盘、触摸板
重量较轻、易于便携、适合巡检		便携、坚固、轻便，适合在恶劣环境下和实验室使用，抗干扰性极强
测试精度: 0.3dB		测试精度: 0.2dB;最小分辨率达:0.05dB
采用可充电锂电池供电，可保证系统持续工作7小时以上		采用可充电锂电池供电，可保证系统持续工作5小时以上				AC:220V/50HZ/3A
外型尺寸190×80×36 mm		外型尺寸420mm×300mm×230mm				外型尺寸400mm×300mm×80mm
界面显示使用真彩色LCD		15英寸高亮度LCD显示屏，分辨率：1024×768
强大的现场测试要求设计：采用嵌入式系统，使用FPGA启动采样、停止采样、数据同步与高速数据存取内置超声波传感器，可通过耳机听取局部放电超声波信号；自主研发的可吸附式TEV传感器；在主界面显示局部放电的幅值；提取、统计并显示每个工频周期的脉冲个数；使用红、黄、蓝三色指示提示；局部放电的严重程度；电池电量实时指示		强大的图形显示、分析系统：随时保存实验数据和波形，并可重新显示，在不停电的情况下，进行运行状态测定放电点的位置；重复放电次数的测量、统计、分析；具有实时采集、存储、分析GIS设备、变压器局部放电数据的功能；测量放电信号的幅值、极性、放电的相位、放电频次等基本的局部放电表征参数及各种统计特征参数；并能显示二维码（Q-φ，N-φ）、三维（N-Q-φ）放电谱图，工频周期放电谱图、放电发展趋势图；具有诊断分析和故障报警功能，对显著异常进行实时报警；具有设置命令的功能，提供放电发展趋势图、监测及报警设定等功能；具有数据远程控制功能，可以通过局域网对系统进行远程访问，具有相当权限人员有远程对时、参数调阅和设置命令等功能。
技术参数
传感器				用途

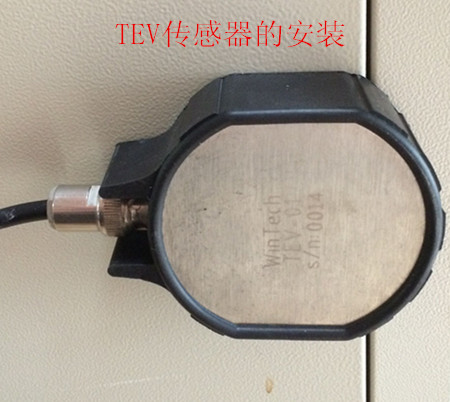

暂态地电压传感器	动态范围：1-60dBmV			贴在外壳表面，用于高压开关柜（环网柜）的局放检测
	频率范围：3-100MHz
	灵敏度：1mV
高频电流传感器	动态范围：1-60dBmV			卡在地线上，可以用于变压器、配电电缆的局放检测
	频率范围：0.5-20MHz
	灵敏度：4mV/1mA

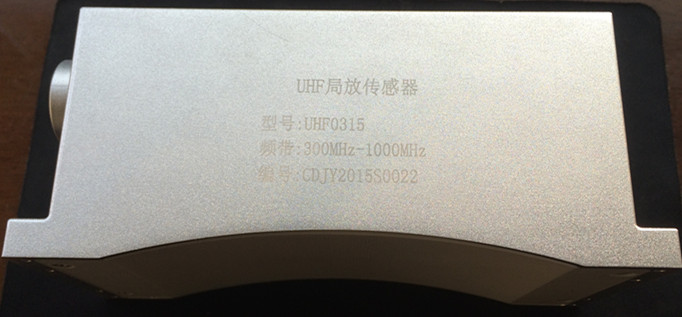

超高频传感器	动态范围：1-1500mV			置于盆式绝缘子处，用于GIS局放检测，也可用于高压开关柜、环网柜的局放检测
	频率范围：
	灵敏度：≤1PC

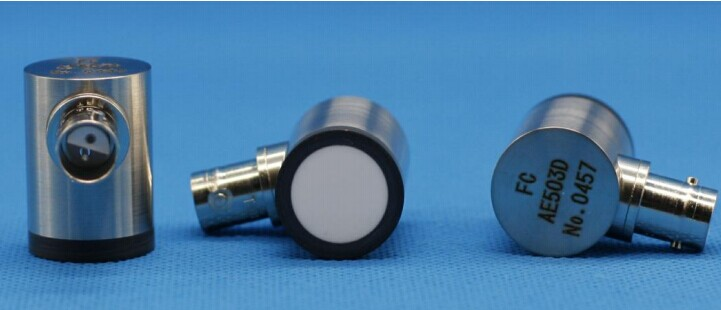

接触式超声波传感器	动态范围：-10-60dBμV			贴在外壳表面，可用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，也有用于电缆及接头和终端中的局放检测
	频率范围：20-100kHz
	灵敏度：≤5 pC
	介质类型：固体
非接触超声波传感器	动态范围：0～80dBμV			放在外壳缝隙处，可用于高压开关柜、环网柜的局放检测
	中心频率：40kHz
	灵敏度：-65dB
	介质类型：气体
测试方法		AE超声波法、UHF超高频法、TEV暂态对地电波法、HFCT高频电流法

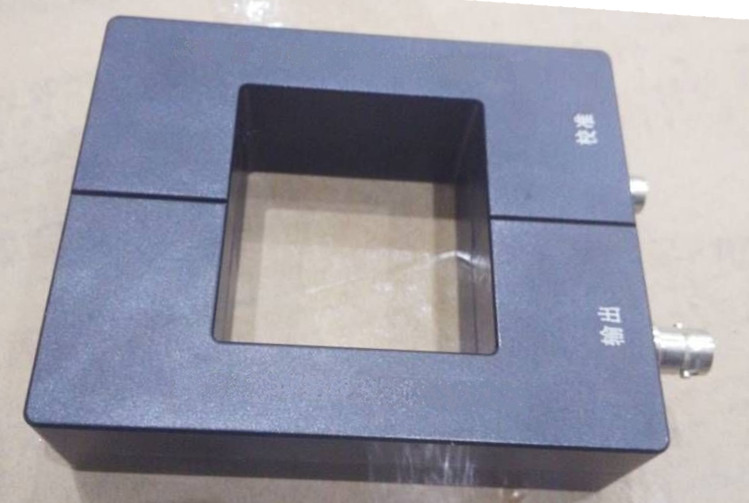

UHF超高频传感器		AE超声波传感器			TEV瞬态地电波传感器			HFCT超宽带高频脉冲电流传感器
