（发明专利、实用新型专利）


    在世界上首次提出基于频域阻抗法用于电缆故障定位，解决长距离电缆反射波衰减和波形畸变引起定位不准的问题，显著提高了电缆故障测距的自动化效率，采用概率收敛法，无需分析和计算反射时间，直接得出结果；测试距离突破100公里电缆（可解决地铁站、跨海输电、风力发电场的远距离输电电缆无法进行老化及故障测试的问题）.
主要功能：
1、可实现含多个中间接头的电缆检测；

2、同样可检测任意非中间接头的故障点
该故障点包括绝缘缺陷点，薄弱点，隐患等

			机械变形
	护套破损

3、可对局部老化进行评估，如电缆端部或其他任意缺陷位置或可疑位置。
主要特点：
1、专利技术，无需考虑信号衰减，不受电缆长度影响；
2、采用世界独有的低压射频阻抗向量分析法，自动扫描电缆全局的缺陷点，无需分析波形，无需参考中间接头，无需高压触发即可实现自动定位。
3、接线极为简单，测试极为安全；
4、通过评估模式，可以跟踪各种高阻、低阻故障，还可以发现高温电热老化、劣化、护套破损、短线、短路、变形等故障。
主要技术指标
1、试验模式：分段和连续扫描；单脉冲频谱分析；时域周期性分析；小波及FFT分析；容性阻抗分析；感性阻抗分析
2、故障分析模式：自动

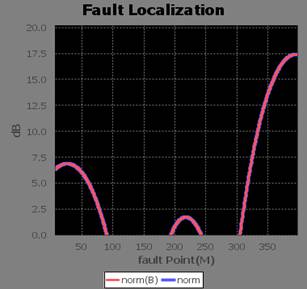

3、生成结果：故障-距离图；谐振阻抗；泄漏频谱；
4、分段测试最小长度：10米
5、分段测试起点：任意位置
6、试验频率：正弦白噪声20MHz;
             变频脉冲：50MHz或0.02μS
7、频域微分带宽：50MHz、100MHz可选
8、可测电缆长度：50 m～40 km
9、故障长度识别分辨率：＜1米
10、定位精度：0.5% L
11、操作系统：WIN XP；WIN 8；WIN 10系统，语音：中英文
12、整机重量：10 kg
