该仪器用于带电检测 110kV 及以上各电压等级交流输电线路上绝缘子的绝缘状况,能够识别合成绝缘子的内绝缘导通性缺陷和零值绝缘子。该仪器体积小、重量轻, 便于携带,适合高压输电线路的安全巡检。
托架
基本原理
根据绝缘子周围电场沿绝缘子纵向分布情况判断绝缘子是否有缺陷。当合成绝缘子含有导通性缺陷时或存在零值绝缘子时,电场分布将发生畸变。因此,通过与无缺陷时的标准电场分布曲线相比较,可以发现合成绝缘子的缺陷或零值绝缘子。
仪器构成

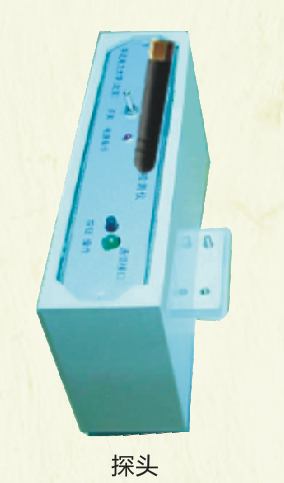

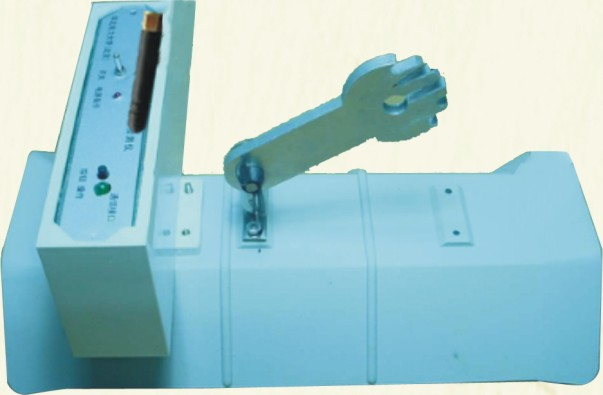

仪器由电场测量探头、托架和连接柄组成。电场测量探头是一个长方形金属盒,内装电路,用来测量并存储电场数据。托架用绝缘材料制成,用以安放电场探头和连接柄。连接柄为金属件,用螺钉固定在托架的中部,用以连接带电操作绝缘杆。
主要指标
1:存储容量: 15000 个瓷质绝缘子或复合绝缘子伞裙。
2:适用范围: 110kV 及以上电压等级的各种直流绝缘子(大伞裙间 距应与检测仪托架长度相配合。
3:灵敏度:
合成绝缘子无均压环时: 高压端导通性缺陷 7cm; 中部缺陷导通性 15cm;
合成绝缘子有均压环时: 高压端导通性缺陷 15cm; 中部导通缺陷性 15cm。
瓷质绝缘子:一片零值。
4:滑动速度: 最大值:10cm/s; 最小值:0.5cm/s。
5:温度范围: 6℃~60℃。
6:湿度范围: 相对湿度小于 80%。
7:电源: 9V 电池。
8:用电量: 新 9V 电池可连续供电 8 小时。
9:数据保存: 数据可在电场探头中保存 10 年。
10:重量: 电场探头约重 0.5Kg。
11:体积: 电场探头约 13.2cm×6.2cm×2.8cm。
典型图例

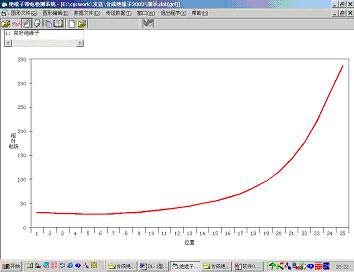

好绝缘子的电场分布曲线

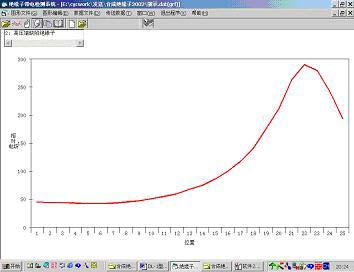

导线侧有导通性缺陷的合成绝缘子的电场分布曲线

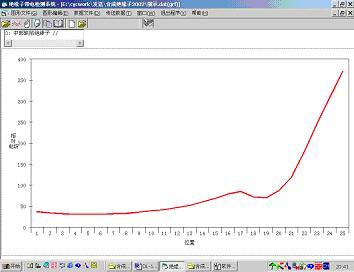

中部有导通性缺陷的合成绝缘子的电场分布曲线
