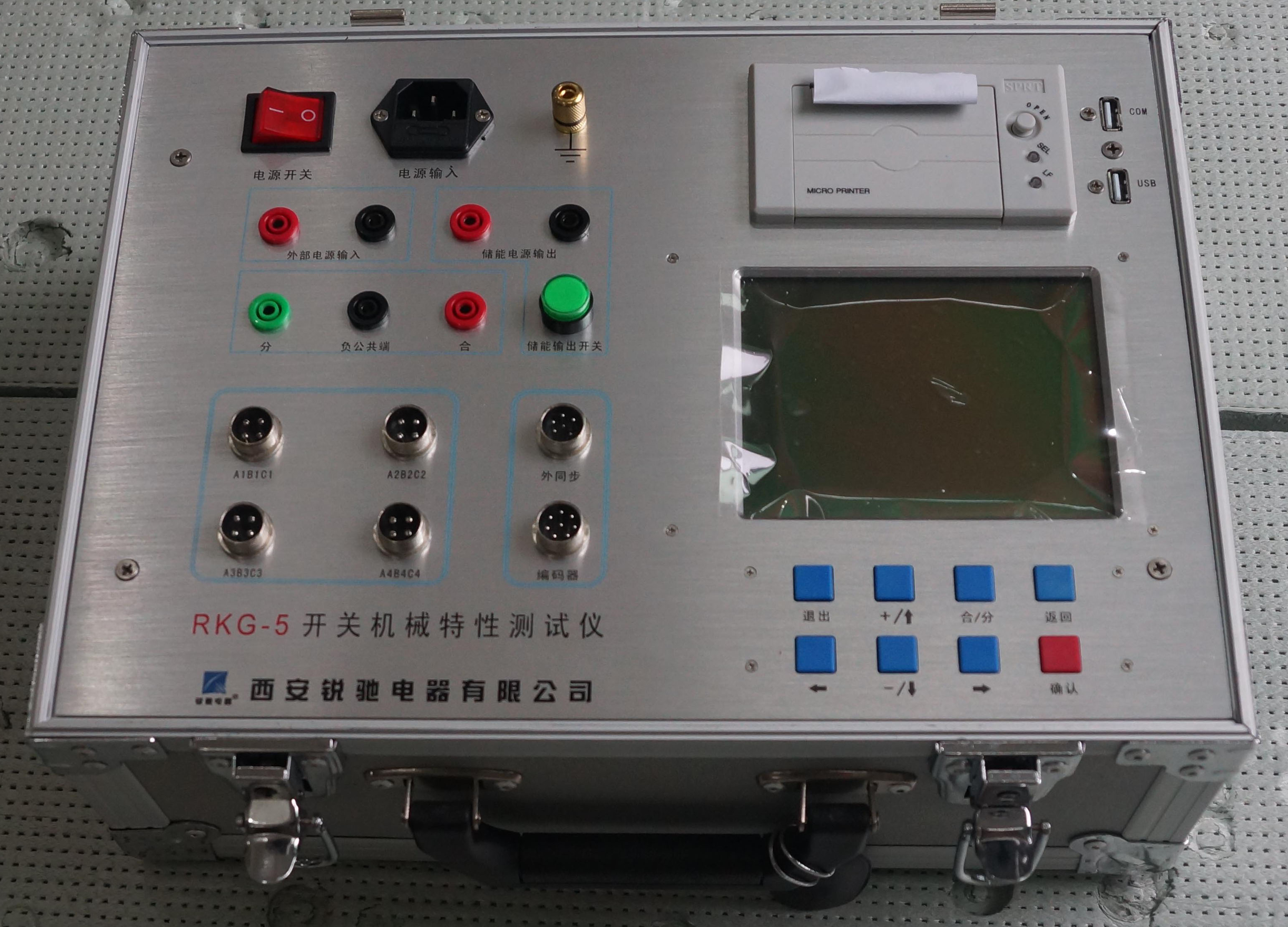

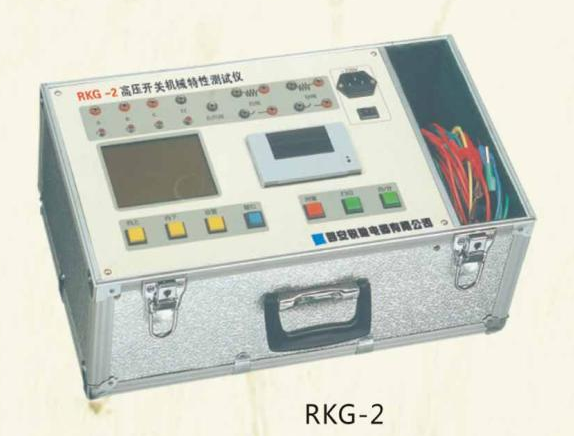

RKG-2高压断路器机械特性测试仪	RKG-5高压断路器机械特性测试仪
概述
主要为中低压真空断路器设计制造, 适用于各种电压等级真空断路器的机械特性测试	适用于多油、少油、真空、SF6、负荷开关、GIS等国内外各种电压等级高压断路器的机械特性测试，也可进行断路器的低电压试验和重合闸试验
功能特点
自动判别操作类型（单合或单分）	内置操作电源，也可外接电源
动作一次就可获得相应操作的所有测量数据	可自动识别断口合、分闸状态，并根据参考断口状态提示相对应的合、分操作
汉字显示各种显示故障：包括接线出错、拒合和拒分等信息	可检测并提示12个断口的连接状态，方便用户检查接线
开关动作的控制方式多样：内部控制，外部控制和手动合分	时间测量为3～12个独立计时通道
LED指示各触点分合情况，清楚直观	机内带大容量的闪存储器(可存储30组测试结果)，和实时时钟便于查看文件测试日期
单合、单分测试功能：断口合、分闸先后顺序；合闸触头弹跳时间；合闸、分闸平均速度；三相不同期	windows菜单界面，320×240晶屏幕显示，高级灰屏，对比度可调，人性化菜单式界面，操作简便
合分测试功能：A、B、C三相分、合闸时间；断口分闸先后顺序；分闸时间；分闸平均速度；金属短接时间	仪器具有强大的图形分析功能，可查看任意两点间的时间（电流）与行程
寿命测试功能：设置分合时间及分合次数后，通过检测是否出现拒分、拒合、误分、误合现象来判断开关性能	自动识别外同步和内同步测试模式（接外同步线为外同步，反之为内同步）
中英文切换功能，可以在英文界面下进行所有测试操作，操作结果英文显示	有COM及USB接口，具备超大容量存储空间，连接USB可存储280组测试数据。
可通过面板操作预置开关的分合状态（按键“分／合”），但不测试数据	直接控制开关合/分动作，并快速准确地显示测量结果，
在各个阶段明确地指示开关各触点，包括分闸位置触点的分合情况	可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。
在测试前可人工手动设置开距	体积与重量属国内最小最轻
技术参数
合闸电压：≌ 48～300V	时间测量范围：内同步：3s外同步：1s～；分辨率：0.1ms；精度：0.05%读数±0.1ms
分闸电压：≌ 48～300V	电流测量范围：0～10A；分辨率：25mA；精度：±100 mA
合（分）闸时间：0～999.9ms	行程测量范围：0～900mm；分辨率：0.1mm；精度：0.01%
触头弹跳：0～99.9ms	速度测量范围：0～20m/s；分辨率：0.01m/s；精度：1%读数±0.1m/s
平均速度：0～99.99m/S	触点时间测量：12路
开距：0～999.99mm	采样频率： 10KHz
	操作电源：10A (30V-270V)
打印机：高速热敏打印机
电源:AC 220V+10% 50HZ；功耗: <15W
使用条件：温度０～４０℃；湿度＜８０％
外形尺寸：370×260×140mm	外形尺寸：380×280×140mm
主机重量：5KG	主机重量：7KG
