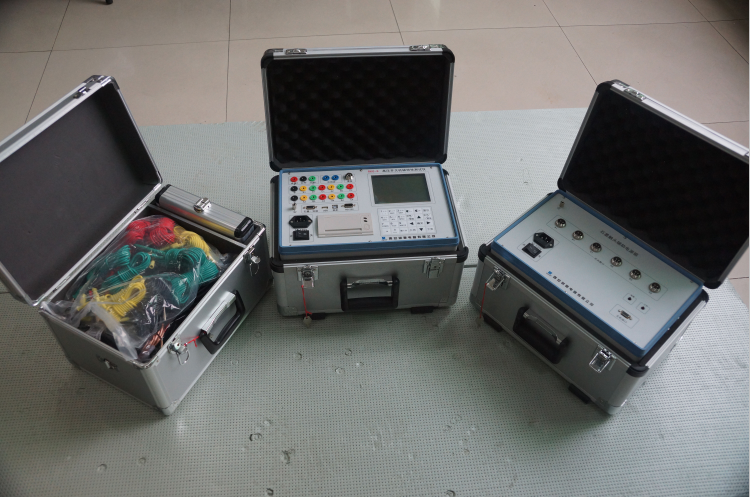

RKG-8/8A高压断路器机械特性智能分析仪

RKG-8高压断路器机械特性智能分析仪	RKG-8A高压断路器机械特性智能分析仪
概述
可测试各种国产（进口）真空、六氟化硫、少油、石墨触头高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等开关的机械特性参数(时间、同期、弹跳、行程、速度、操作电压、电流、反弹、主端口与辅助开关的配合时间、机械操作等各项数据及波形)，精确的分析计算功能，可灵活定义开关的速度，大容量数据存储直接存在硬盘，并可进行数据导入导出，方便查看，打印。仪器自带内部可调直流电源，可进行合闸、分闸、重合闸测试，也可进行低电压动作试验。
功能特点
石墨触头：3路石墨触头测试功能	石墨触头：6路石墨触头测试功能
3个断口的动态电阻波形
内置10～265V/20A直流操作电源，内置面板式热敏打印机
抗干扰能力强，适应500kV以上变电站，立式机箱结构，重量轻、携带方便
内置嵌入式PC-104工控机，高速同步数据采样，速度快，存储容量大
液晶电子对比度调节，断电记忆
中文菜单式操作界面，图形和文本显示结果，便捷的速度分析功能
T9输入法，可输入数字、字母、汉字及各种符号
主机存储容量1G，可存储上万组测试数据
具有外接U盘存储功能，存储更多数据，U盘数据同步功能，便捷的数据交换，也可直接打开U盘上的数据文件
树形存储结构，按站名、线路号、测试类别存储，数据查询方便
配有Windows版《OBA数据管理软件》，具备USB和RS232联机功能
PC联机模式下可完成数据导入或现场测试，完善的PC数据管理分析功能
用户可现场编辑、添加、删除断路器速度定义；亦可使用PC联机实现断路器速度定义的上传和下载。
灵活的低跳模式：1.手动调压合分；2.自动调压低跳；3.额定百分比低跳
开关机械寿命测试功能，可预置开关的动作次数和间隔时间自动进行机械寿命测试，并实时打印动作过程和次数。寿命测试可达到10000次
时间：12个断口的固有分、合闸时间，同相同期、相间同期
过渡电阻：6路过渡电阻测试，投切电阻、时间测试
重合闸:每断口的合－分时间(金短时间)，分－合时间(无电流间隔时间)，分－合－分时间，一分时间，一合时间，二分时间
速度：刚分、刚合速度，最大速度；时间－行程特性曲线；重合闸一分速度，一合速度，二分速度
电流：分、合闸线圈的分、合闸电流值、电流波形图
触发方式：内触发，外触发，传感器触发。电流和断口触发
弹跳；每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形
行程：总行程，开距，超行程，反弹幅值
动作电压：机内提供DC10～265V／20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值
传感器：配备万能传感器、直线传感器、旋转传感器。预留激光传感器接口
技术参数
内置工控机：主频600MHz
时间采样范围：0.1～16000ms；分辨率：0.1ms；测量精度：0.1% ± 0.1ms
过渡电阻采样通道：6路；量程：30Ω～10000Ω；电阻分辨率：1Ω；时间分辨率：0.1ms
电流分辨率： 0.01A；测量精度： 0.5%±0.01A
行程测试范围： 0.1～1000.0mm；分辨率：0.2mm（大于400mm）0.1mm（小于400mm）；测量精度：0.5%±0.1mm
速度测试范围：＜25m/s分辨率：0.01m/s；测量精度:0.5% ± 0.01m/s
采样速率：10kHz/s
存储方式：U盘存储、本机存储1G
工作电源：AC220V±10%；频率：50±1Hz
使用环境：温湿度：-10℃～50℃；≤85%RH
外形尺寸：350mm×230mm×200mm
主机重量：10kg
