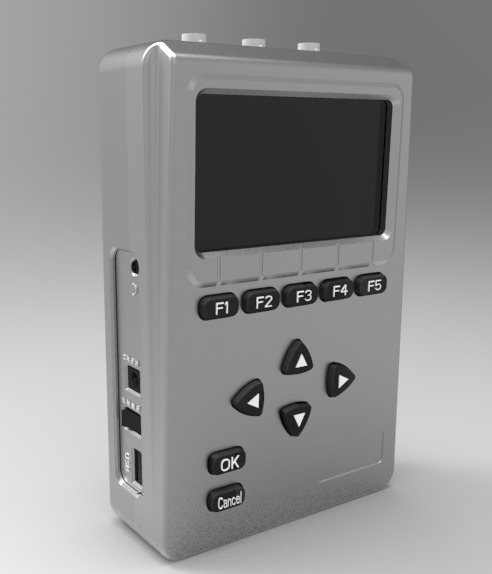

RJF-3手持式局部放电巡检仪

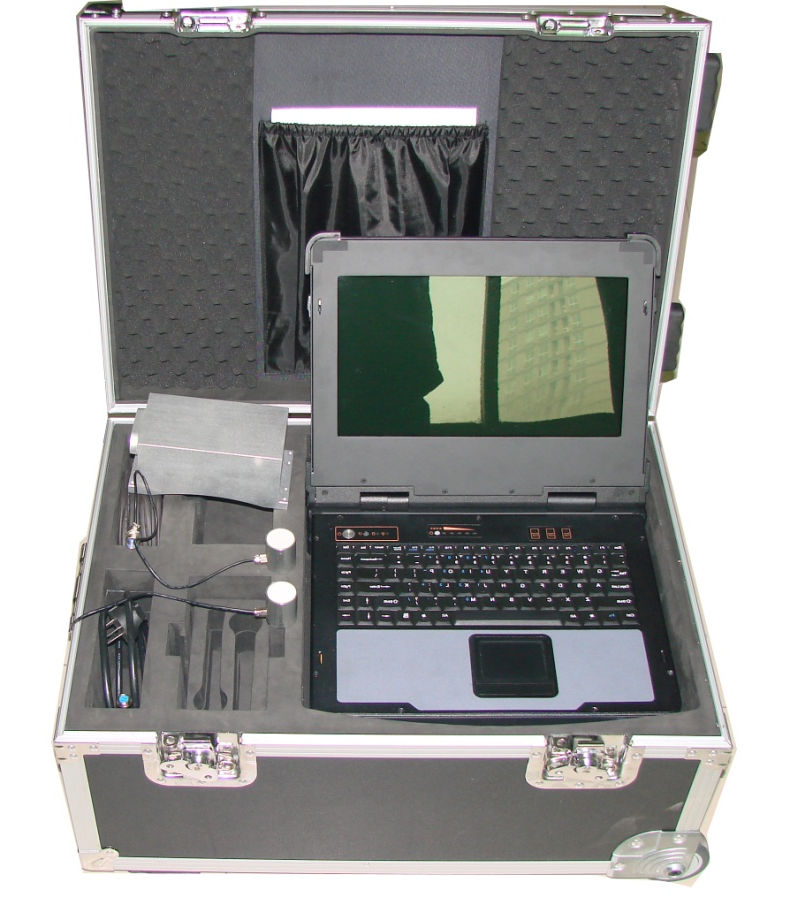

RJF-4局部放电综合测试系统

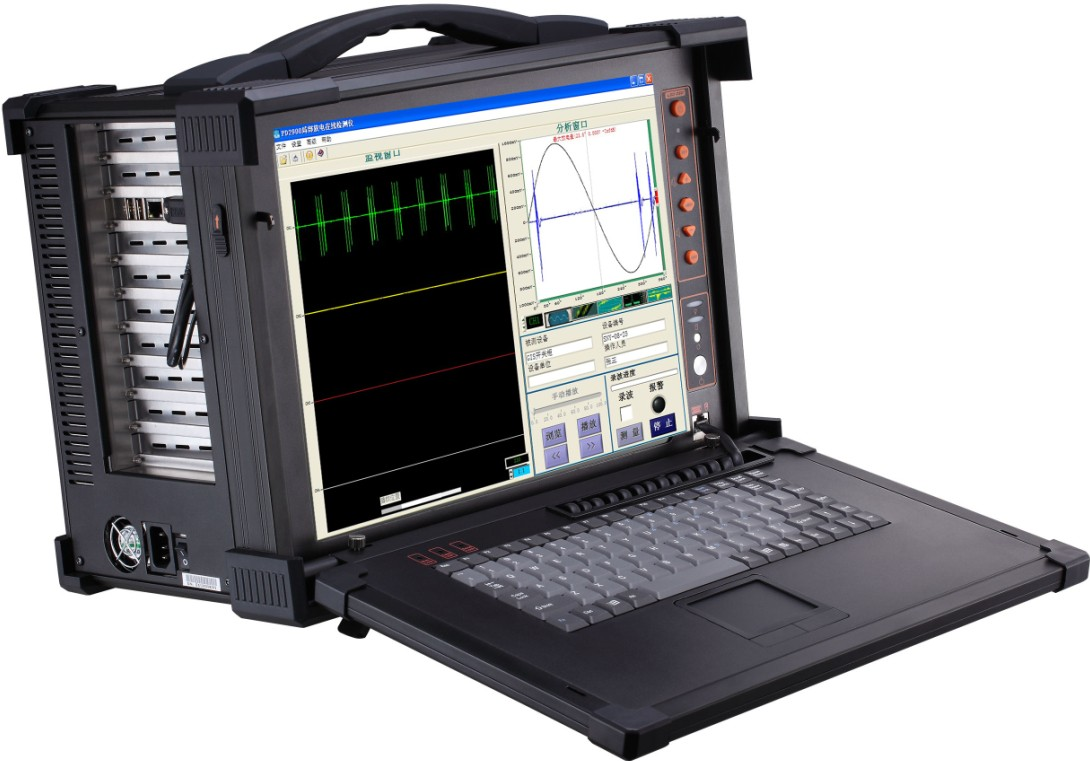

RJF-5局部放电综合测试系统

概述

RJF系列局部放电综合测试系统具备独立4通道局放信号输入高清晰大屏幕、轻松防震、可靠性高、抗高电压冲击能力强等优势。并具备方波校准输出。主要用于局部放电的故障诊断和综合分析，可同步检测4路局部放电信号，从不同的传感器中获得电、声信号可在三维空间内实时自动确定局部放电的量值、位置、形态、放电次数、放电位移等各种参数，并对局部放电信号分析和统计分析。配合超声波或超高频传感器能够满足不同高压电器设备的局放检测和定位。

功能特点

自主研发的高速采样板卡

军品级工控笔记本电脑，88键键盘、触摸板

军品级工控电脑，88键键盘、触摸板

使用FPGA启动采样、停止采样、数据同步与高速数据存取

便携、坚固、轻便，适合在恶劣环境下使用，抗干扰性极强

采用可充电锂电池供电，可保证系统持续工作7小时以上

15英寸高亮度LCD显示屏，分辨率：1024×768

界面显示使用真彩色LCD

重复放电次数的测量、统计、分析

内置超声波传感器，可通过耳机听取局部放电超声波信号

随时保存实验数据和波形，并可重新显示

自主研发的可吸附式TEV传感器

在不停电的情况下，进行运行状态测定放电点的位置

在主界面显示局部放电的幅值

测定放电点的位置

提取、统计并显示每个工频周期的脉冲个数

具有实时采集、存储、分析GIS设备、变压器局部放电数据的功能

使用红、黄、蓝三色指示提示局部放电的严重程度

测量放电信号的幅值、极性、放电的相位、放电频次等基本的局部放电表征参数及各种统计特征参数

电池电量实时指示

并能显示二维码（Q-φ，N-φ）、三维（N-Q-φ）放电谱图，工频周期放电谱图、放电发展趋势图

采用嵌入式系统

具有诊断分析和故障报警功能，对显著异常进行实时报警

重量较轻、易于便携、适合巡检

具有设置命令的功能，提供放电发展趋势图、监测及报警设定等功能

具有数据远程控制功能，可以通过局域网对系统进行远程访问，具有相当权限人员有远程对时、参数调阅和设置命令等功能

技术参数

采样时间段：20ms

采样频率：100MHz

TEV
传感器

动态范围：1-60dBmV

每通道存储深度：1Msa

频率范围：3-100MHz

HFCT传感器

动态范围：1-60dBmV

AE传感器灵敏度：78±3dB

频率范围：1-20MHz

UHF传感器

动态范围：1-1500mV

UHF传感器灵敏度：300MHz～1500MHz

频率范围：

射频天线

动态范围：1-1500mV

AE传感器带宽：40～60KHz

超声波传感器

动态范围：-10-60dBμV

ADC采样频率：20MHz

频率范围：300-3000MHz

ADC分辨率:14Bits

抗混叠滤波器:20K～10MHz

程控增益:x1～x100

同步信号:市电

工作电源：DC12.6V 锂电池

工作电源:AC220V/50HZ/3A

输入通道数：4

测试精度: 0.3dB;最小分辨率达:0.05dB

工作温是度:-20°～ +60°；5%～95%@35℃，无凝露

外型尺寸190×80×36 mm

外型尺寸420mm×300mm×230mm

外型尺寸400mm×300mm×80mm

测试方法

AE超声波法、UHF超高频法、TEV暂态对地电波法、HFCT高频电流法

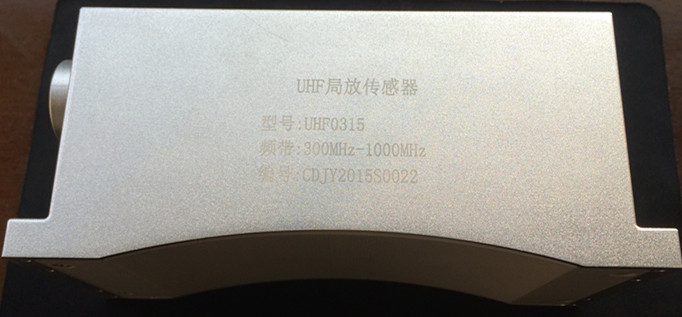

UHF超高频传感器

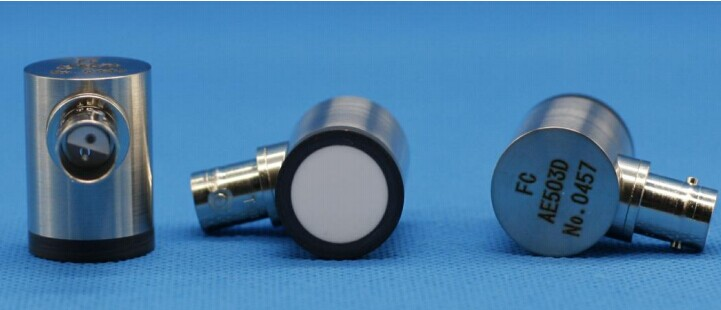

AE超声波传感器

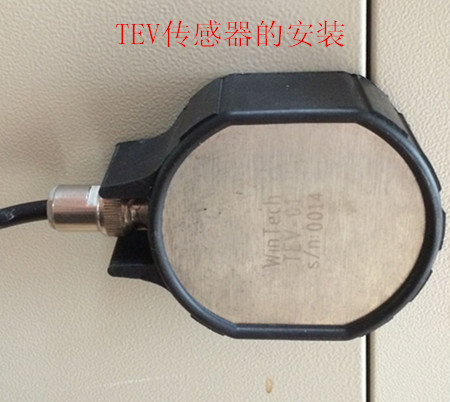

TEV瞬态地电波传感器

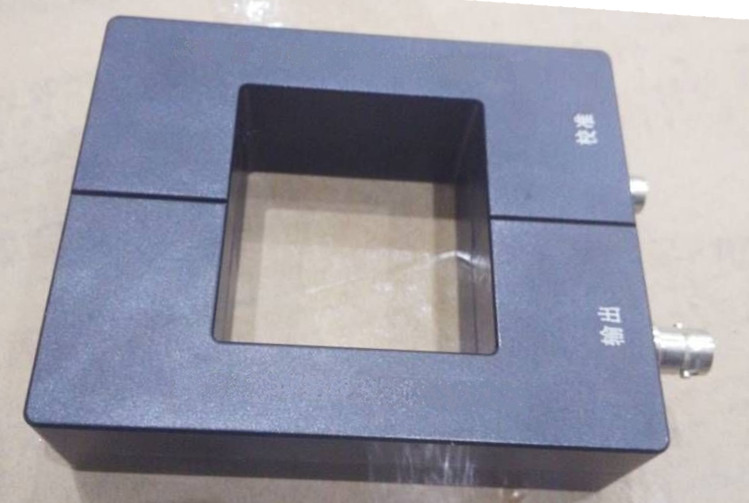

HFCT超宽带高频脉冲电流传感器
