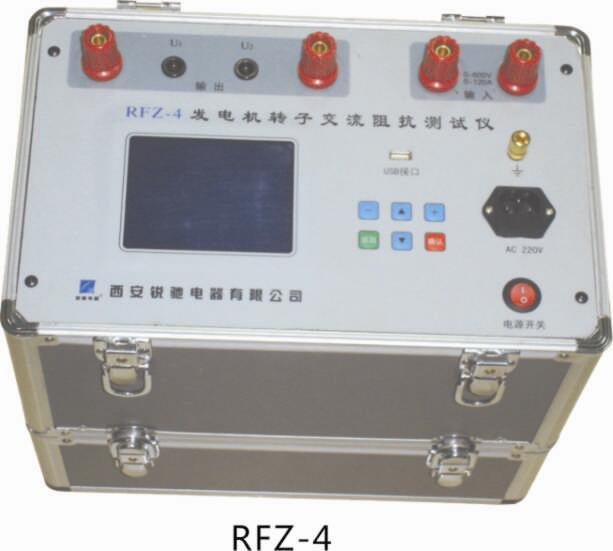

（一）概述
自动和手动测量各种同步发电机转子交流阻抗及其特性曲线，全自动采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、频率、测试时间等），可兼做单相变压器的空载、短路试验和电流互感器、消弧线圈的伏安特性试验。仪器具有安全可靠、测试准确、操作简便、显示界面清晰、内容丰富、数据存储量大等特点，仪器采用USB接口上传数据,适应性更强。计算机可以对数据进行更进一步处理，显示多种曲线：I-V；Z-V；P-V等，也可以对两次测试进行曲线对比，打印测试数据、曲线报告。
（二）功能与特点
1、自动和手动测量各种同步发电机转子交流阻抗及其特性曲线。
2、可存储1000组测试数据，并可经USB接口上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档。
3、全自动采集、测量、显示、存储所有测量参数（电压、电流、阻抗、功率、频率、测试时间等）及其特性曲线(I-V；Z-V；P-V)。
4、具有完善的过压、过流保护功能，其中过流过压保护值根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。
5、可兼做单相变压器的空载、短路试验和电流互感器、消弧线圈的伏安特性试验。
6、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。
注：试验时，需使用单相隔离型调压器（容量与输变电压根据发电机情况而定）
（三）性能指标
1、交流阻抗         0－99.999Ω            0.2级
2、交流电压         0－600V                0.2级
3、交流电流         0－120A                0.2级
4、有功功率         0－72KW                0.5级
5、频    率         45－75HZ               0.2级
6、工作电源         220V±10％ 50HZ
