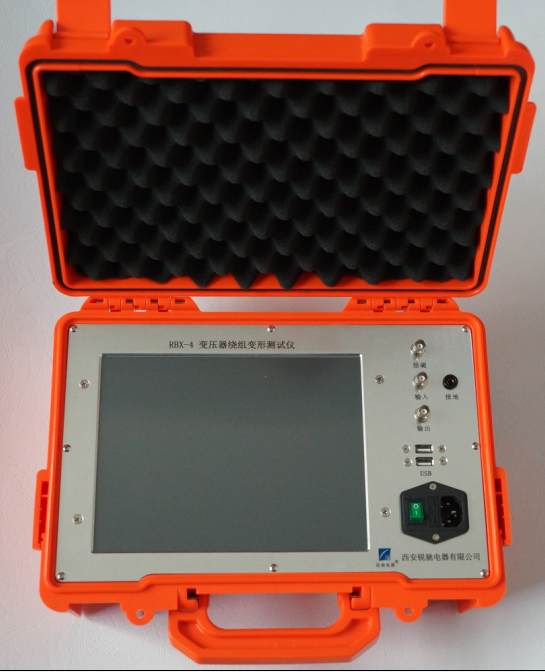

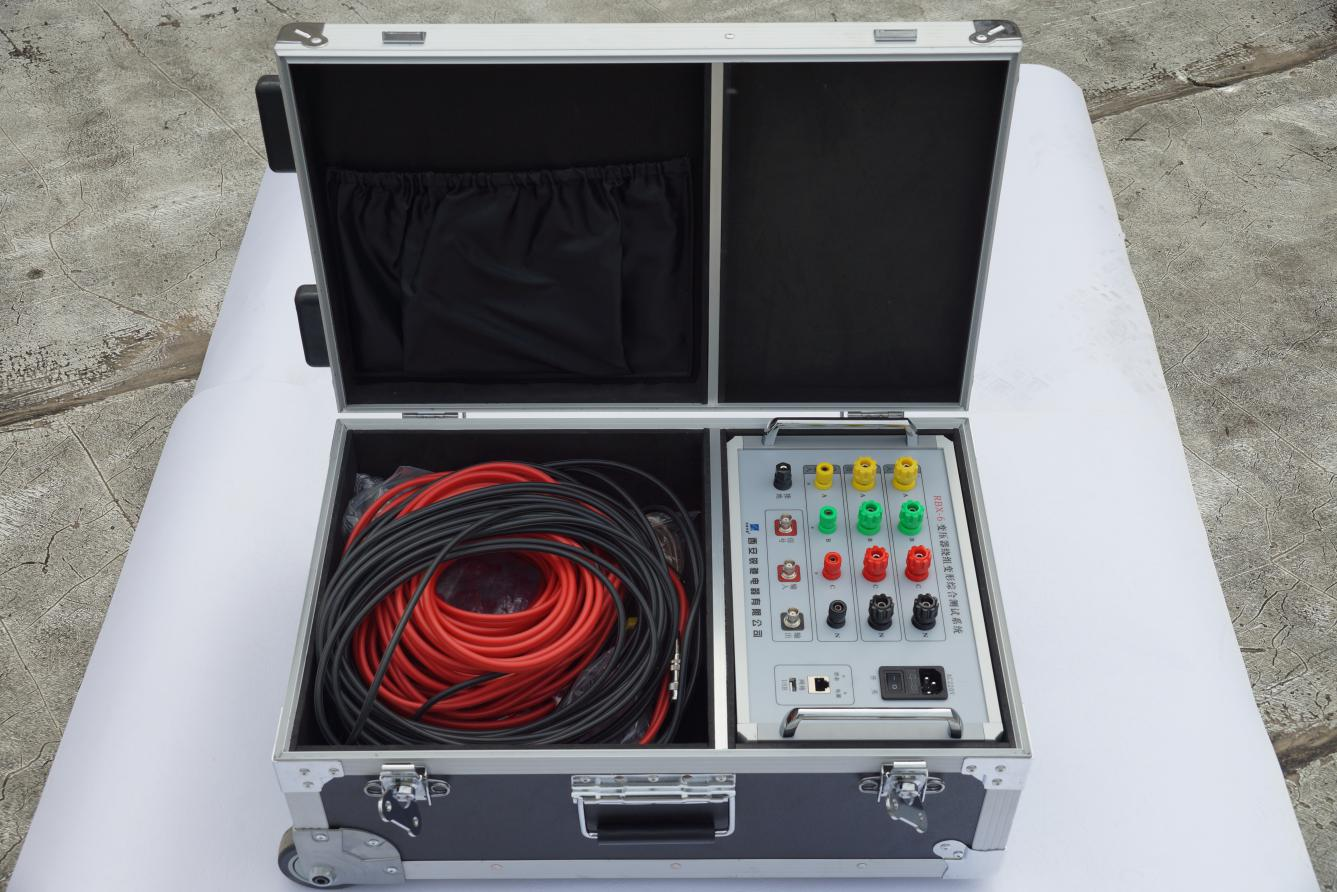

| RBX-4变压器绕组变形测试系统 | RBX-5变压器绕组变形综合测试系统 | |
| 概述 | ||
| 用于测试6～500KV电压等级各种变压器，通过检测变压器各个绕组的幅频响应特性，对检测结果进行横向纵向比较，自动诊断变压器绕组的状态 | 具有频率响应法及低电压短路阻抗法两种测试方法对大中型变压器的绕组进行测量、诊断，全面反映变压器的绕组特性，为全国首款业界领先技术的产品。 | |
| 功能特点 | ||
|
采用扫频法对大中型变压器的绕 组进行测量、诊断 |
采用扫频法及低电压短路阻抗法两种测试方法对大中型变压器的绕组进行测量、诊断 | |
| 测试中仅需要拆除连接母线，不对变压器进行吊罩、拆装的情况下就完成所有测试 | ||
| 仪器采用整体式结构 | ||
| 所有的接插件具有容错性，现场接线安全、简单 | ||
| 仪器智能化程度高，使用方便，仪器设计有自适应滤波器，具有自动量程调节，自动采样频率调节等多种功能 | ||
| 仪器采用高速、高精度100MSPS 16BITS ADC转换器，使仪器测试精准度高、测试稳定性、重复性好，基本测量精度均优于0.1% | ||
| 配有专家诊断系统，可以自动诊断变压器绕组的状态 | ||
| 分析软件功能强大，软件、硬件指标满足国标DL/T911-2004 | ||
| window操作系统，10.4寸大屏幕彩色液晶触摸屏，软键盘字符输入，可新建变压器型号等相关参数的保存、删除、设置、测试、分析操作 | 以笔记本电脑为平台将频率响应法和低电压短路阻抗法两种软件融为一体，window操作系统，可新建变压器型号等相关参数的保存、删除、设置、测试、分析操作 | |
| 三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率计算精度有根本的保障，变压器绕组变形测试仪（阻抗法）满足所有变压器的接线测量方式 | ||
| 符合国家电力行业标准：DL/T-1093-2008 | ||
| 测试精度高，电流、电压等基本参数的测试精度都优于0.1% | ||
| 系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高 | ||
| 所有测试通道完全隔离、独立，自动调节量程范围 | ||
| 所有输入通道的外接PT、CT的变化可分别进行设定，当输入电压小于500V，电流小于50A时，可直接测量 | ||
| 技术参数 | ||
| 激励信号源：仪器自带一路标准正弦波激励信号，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω | ||
| 采集通道：两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数：每通道最高采样率为100Msps | ||
| 采集通道量化精度：16位 | ||
| 采集通道最大静态误差：0.1% | ||
| 采集通道输入阻抗：1MΩ | ||
| 扫频测量范围：1K～10MHz | ||
| 扫描方式：采用线形分布的扫频测量方式 | ||
| 扫描频率精度：信号源输出正弦信号的频率精度不大于0.01% | ||
| 扫频测量频点：1K－1MHz(默认) | ||
| 电压测量范围：25～500V；精度：0.1% | ||
| 电流测量范围：0.5～50A；精度：0.1% | ||
| 频率测量范围：45～75Hz；精度：0.1% | ||
| 无功功率测量范围：0.2≥Cosφ≥0.5精度：0.5% | ||
| 有功功率测量范围：0.5>Cosφ≥1.0；精度：0.2% | ||
| 短路阻抗测量范围：0～100%；精度：0.1% | ||
| 工作环境温度：－10℃ ～ 40℃，湿度：≤90% | ||
| 外形尺寸：350mm × 250mm × 140mm ， 重量：≤3Kg | ||
