（一）概述
变频串联谐振成套试验装置是运用串联谐振原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上的所加电压。

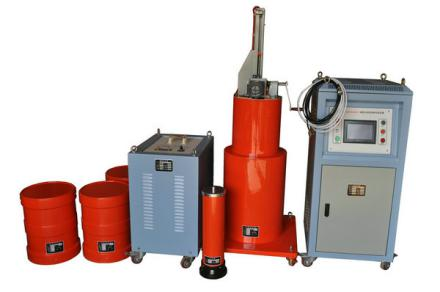

RCX系列变频串联谐振成套试验装置由变频调压电源、激励变压器、电抗器、电容分压器及补偿电容器组成。
（二）功能特点：
1．体积小、重量轻、操作方便；
2．全自动/手动模式/自动调谐手动升压/手动调谐自动升压四种模式；
3．大屏幕显示实验数据、试验状态，并有实时操作步骤提示功能；
4．能灵活整定试验电压、调频范围、加压时间、保护电流、实验结果能计算出被试品电容，具有输出电压的波形显示和分析功能；
5．分辨率高：频率分辨率为0.01HZ；
（三）技术参数
1．电源输入: AC220V±10%；
2．单相50HZ输出：0-220V（≤10KV）；
3．AC380V±10%三相四线；
4．50HZ输出：0-400V（＞10KV）；
5．谐振电压: 0-1000KV
6．最高谐振容量：5000KVA
7．频率调节范围：0.1～300 Hz（可根据用户要求放宽）
8．系统测量精度：0.5级
9．频率调节分辨率：0.01 Hz
