（一）概述：

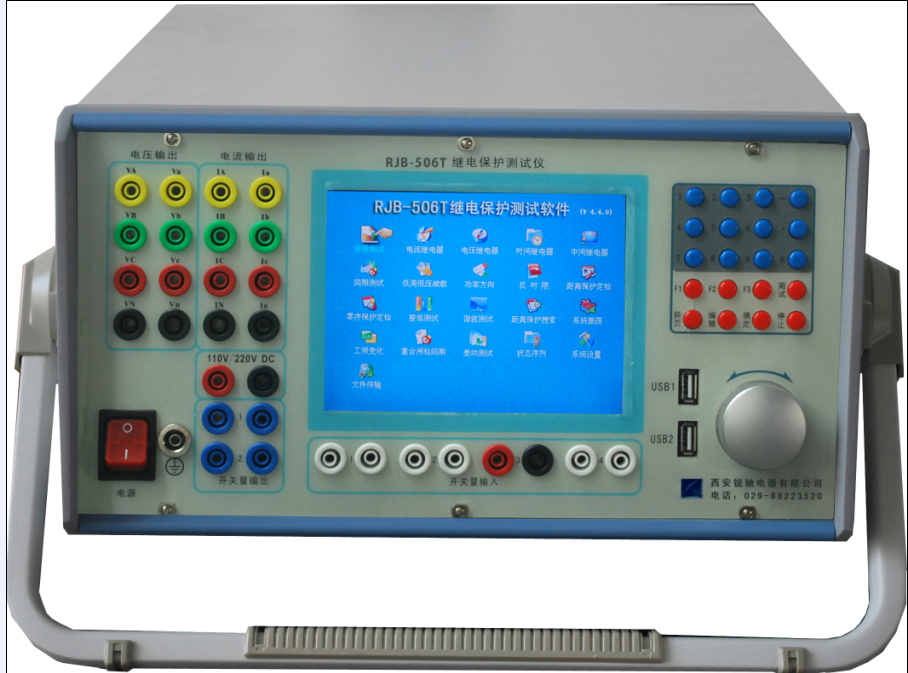

  RJB-5系列采用一体化设计，内置高品质精巧工控机，电流并联可达150A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。单机即可完成10KV～500KV变电站所有微机保护装置的各种试验。
（二）功能特点：
1.单机独立运行，内置高性能工控机，主频300--600MHz，内存128M，8GCF卡，软件在 Windows XP操作系统下运行。
2.国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。
5.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
7、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
8、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
9、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
（三）技术参数：

型号	RJB-503T		RJB-504T	RJB-506T
交流电流	三相，0-30A/相		三相，0-40A/相	六相，0-40A/相
交流电压	四相，0-120V/相		四相，0-120V/相	六相，0-120V/相
直流电流	0-20A/相
直流电压	0-250V，100VA	0-150V/相、相间0-300V，120VA
输出精度	＜0.5%	＜0.2%		＜0.2%
带负载能力	交流电流，max450VA；交流电压，max100VA
总谐波畸变率THD%	交流电流，<0.5% 交流电压，<0.5%		交流电流，＜0.2% 交流电压，＜0.2%	交流电流，＜0.2% 交流电压，＜0.2%
电流稳定度	＜0.5%		＜0.1%	＜0.1%
电压电流同步性	＜20us
合闸相位控制范围及分辨率	0～360o，分辨率0.001o
移相范围及分辨率	0～360o，分辨率0.001o
开关量	开入量4对，开出两2对		开入量8对，开出两4对	开入量8对，开出两4对
时间测量范围及分辨率	1.0～99.9ms，0.01ms；100～999ms，0.1ms； 1～9.99s，1ms；10～99.9s，0.01s
